Теплосчётчик ТСК-ТК-9

Применяется для учета тепловой энергии у источников тепла (центральные тепловые пункты, котельные); у потребителей тепла (объекты жилищно-коммунальной сферы, промышленные объекты).

Теплосчётчик ТСК-ТК-9 позволяет организовать учёт в одной, двух или трёх системах в зависимости от модификации выбранного вычислителя ВКТ.

Функциональные возможности:

расчёт тепловой энергии в одной или двух тепловых системах;

возможность задания значений температуры холодной воды для отопительного и межотопительного сезонов и дат автоматического перехода;

возможность измерений температуры холодной воды;

возможность дополнительной регистрации объема подпитки или массы ГВС с помощью регистратора расхода с импульсным выходом;

архивация почасовых, посуточных, помесячных и интегральных значений нарастающим итогом количества теплоты, значений накопленного объема и массы теплоносителя, времени наработки, среднечасовых, среднесуточных и среднемесячных значений температуры теплоносителя в трубопроводах, а также кодов ошибок и неисправностей;

вывод данных архива на ЖКИ вычислителя, на компьютер по интерфейсу RS-232 или USB, по модему (GSM, телефонная линия, радиоканал).

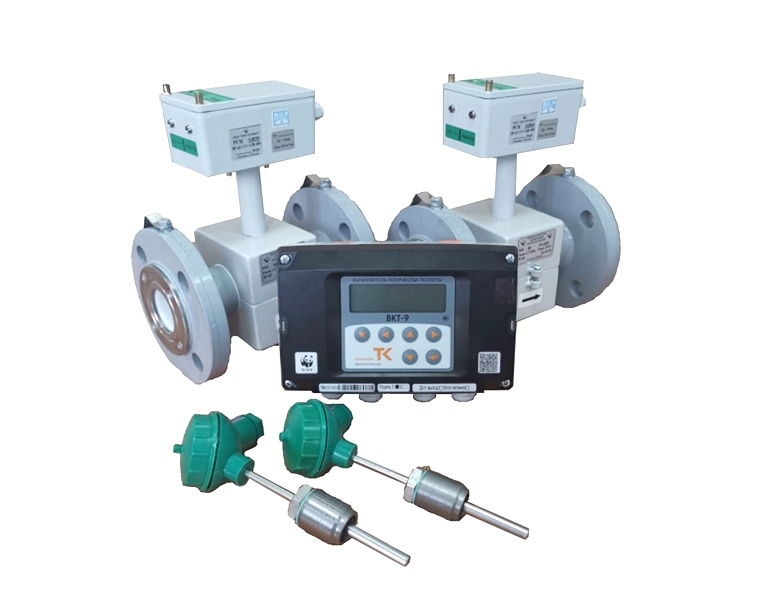

Состав теплосчётчика ТС-ТК-9:

• тепловычислитель ВКТ9-01 или ВКТ9-02 (ООО «Ивтрейд», холдинг Теплоком г. Санкт-Петербург)
• Преобразователь расхода Ду 15-400 мм
• Термосопротивления КТС-Б, КТПТР, КТСП-Н, ТСП-К
• Опционально: датчики давления СДВ-И, ДДМ или ПДТВХ

Основные технические характеристики

Примечания
* Максимальное количество трубопроводов для каждой ТС – три (подающий, обратный, ГВС или подпитка).
** Для измерения температуры и количества среды.
*** действуют только в вычислителе с модулем питания.

Регистрируемые параметры:

• Тепловая энергия, ГДж (Гкал),
• Тепловая энергия при штатной работе и действии нештатных ситуаций, ГДж (Гкал)
• Тепловая мощность, ГДж/ч (Гкал/ч)
• Масса, т
• Объем, м³
• Массовый расход, т/ч
• Объемный расход, м³/ч
• Температура теплоносителя в измерительном канале, ºС
• Температура холодной воды, для подпитки ТС на источнике теплоты, ºС
• Давление теплоносителя в измерительном канале, МПа (кгс/см²)
• Разность температур теплоносителя между каналами системы теплоснабжения, ºС
• Температура воздуха, ºС
• Время счета тепловой энергии, (час: мин)
• Время останова счета тепловой энергии, (час: мин)
• Времена штатной работы и нештатных ситуаций, (час: мин)

Емкость архива составляет не менее:

часовых — 1488 часов (62 суток),

суточных — 730 суток (2 года),

месячных — 48 месяцев (4 года).
