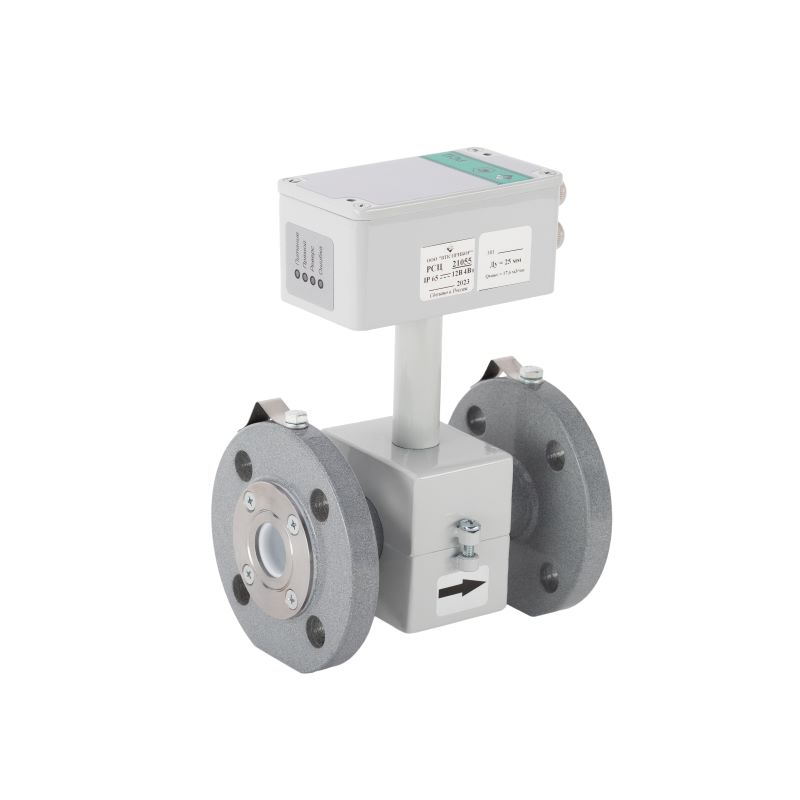

РСЦ КП10R Ду 40 Расходомер-счетчик электромагнитный

Область применения:

Прибор применяется для технологического и коммерческого учета как самостоятельный расходомер с дополнительным вычислителем или контроллером, так и в составе комбинированных и составных теплосчётчиков.

Принцип работы и описание:

Принцип работы расходомера основан на законе электромагнитной индукции.

Состав изделия:

• первичный преобразователь (ПП);
• измерительный блок (ИБ);

Основные технические характеристики:

Минимальный, переходный, наибольший расходы указаны в Таблице 1.

Таблица 1

Где:
Dу – диаметр условного прохода ПП;
Qmin – минимальный расход;
Qп1 и Qп2 – переходные расходы;
Qmax – наибольший расход;

Погрешность измерения:

• ±1 % в диапазоне расходов от Qп2 до Qmax
• ±2 % в диапазоне расходов от Qп1 до Qп2
• ±4 % в диапазоне расходов от Qmin до Qп1

Особенности:

• температура окружающей среды -10…+50°С;
• измерение прямого и реверсного расхода с одинаковой точностью;
• измерение расхода агрессивных сред (кислоты, щелочи);
• отсутствие движущихся частей и потери давления;
• светодиодная индикация:
  • наличие питания;
  • наличие расхода.

Вывод информации:

• вывод информации через импульсный выход на внешние устройства параметры:
  • объемный (мгновенный) прямой или обратный расход жидкости, Q (м3/ч; л/мин; %)
  • цена импульса, ps (л/имп)

• Межповерочный интервал 4 года
• Средняя наработка на отказ 100 000 часов
• Средний срок службы не менее 12 лет
• Гарантийный срок 36 месяцев
