Вольтметр ВР-М03-1 АС20-450В 400Гц УХЛ4

НАЗНАЧЕНИЕ

Цифровой трехфазный вольтметр ВР-М03-1 (далее устройство) предназначен для контроля текущего значения напряжения питания в трехфазных электрических цепях переменного тока. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

Питание устройства осуществляется от контролируемой цепи. При подаче питания, если напряжение питания находится в диапазоне от 20 до 450 В, то на цифровом индикаторе каждой из фаз осуществляется отображение текущего значения величины напряжения питания. При значении напряжения контролируемой фазе менее 20В или более 450В изображение на дисплее начинает мигать. Допускается использование Устройства для контроля напряжения в трех различных источниках питания.

ВАЖНО! Устройство предназначено для технологического контроля текущего значения напряжения питания. Периодической поверке не подлежит.

ОСНОВНЫЕ ОСОБЕННОСТИ

• Не требует оперативного питания;
• Диапазон измерения напряжения - АС20...450В;
• Класс точности 1,0;
• только для трехфазных сетей

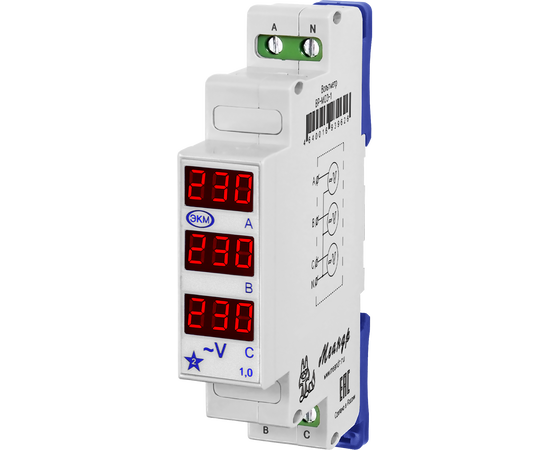

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм². На лицевой панели устройства расположены трехразрядный индикатор.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:

• Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
• Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с²;
• Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;
• Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;
• Конденсация влаги на поверхности изделия не допускается;
• Высота над уровнем моря не более 2000 м.
