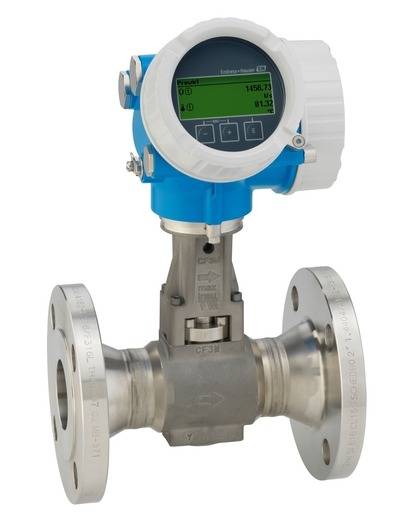

Вихревой расходомер Proline Prowirl F 200 / 7F2C

Prowirl F — многопараметрический расходомер со встроенной функцией определения влажного пара. Предназначен для применений с паром, а также обеспечивает высочайшую точность измерений для газов и жидкостей во вспомогательных процессах. Благодаря уникальной 2-проводной технологии датчик Prowirl F 200 обеспечивает экономичную и простую интеграцию в существующие инфраструктуры. Прибор также гарантирует высокую безопасность работы во взрывоопасных зонах. Технология Heartbeat Technology обеспечивает постоянную безопасность процесса.

Универсальный расходомер с функцией обнаружения влаги в паре, обладающий лучшей точностью в своем классе Легкое управление энергоресурсами – встроенные функции измерения температуры и давления для паров и газов. Подходит для широкого спектра применений; оптимизирован для измерения пара.

Компактная конструкция – компенсация прямого входного участка. Стабильная точность вплоть до Re 10000 – корпус вихревого расходомера с самой высокой линейностью. Долговременная стабильность – прочный емкостный датчик без дрейфа. Обнаружение влажного пара для DN 25 ... 300 (1 ... 12"). Гибкое позиционирование ячейки давления.

Удобное подключение прибора – отдельный клеммный отсек. Безопасная работа – нет необходимости открытия прибора благодаря сенсорному управлению и фоновой подсветке дисплея. Встроенные функции верификации – технология Heartbeat. Модуль дисплея с функцией переноса данных. Прочный корпус с двумя отсеками.

DN 15...300 (?...12")

Измерительная трубка: 1.4408 (C3FM); CX2MW аналогично сплаву Alloy C22, 2.4602
Датчик DSC: 1.4404 (316/316L); UNS N06022 аналогично сплаву C22, 2.4602
Присоединение к процессу: 1.4404/F316/F316L); 2.4602

Объемный расход, массовый расход, скорректированный объемный расход, расход энергии, разность расхода энергии, температура

Объемный расход (жидкость): ±0,75 %
Объемный расход (пар, газ): ±1,00 %
Массовый расход (насыщенный пар): ±1,7% (с термокомпенсацией); ±1,5% (с термокомпенсацией/компенсацией по давлению)
Массовый расход (перегретый пар, газ): ±1,5 (с термокомпенсацией/компенсацией по давлению); ±1,7% (с термокомпенсацией + внешней компенсацией давления)
Массовый расход (жидкость): ±0,85%

Жидкость: 0,076...2100 м?/ч (0,045...1300 фунт?/мин)
в зависимости от среды: вода при 1 бар абс., 20 °C (14,5 psi a, 68° F)
Пар, газ: 0,39...28 000 м?/ч (0,23...17000 фунт?/мин)
в зависимости от среды: пар при 180 °C, 10 бар (356 °F, 145 psi a); воздух при 25 °C, 4,4 бар абс. (77 °F, 63,8 psi a)

PN 100, класс 600, 20K

Стандартное исполнение: –40 ... +260 °C (–40 ... +500 °F)
Исполнение для высоких/низких температур (опция): –200 ... +400 °C (–328 ... +752 °F)

Компактное исполнение (стандартный вариант): –40...+80 °C (–40...+176 °F)
Компактное исполнение (опция): –50...+80 °C (–58...+176 °F)
Раздельное исполнение (стандартный вариант): –40...+85 °C (–40...+185 °F)
Раздельное исполнение (опция): –50...+85 °C (–58...+185 °F)

Корпус клеммного отсека датчика: AlSi10Mg, с покрытием; 1.4408 (CF3M)

AlSi10Mg, с покрытием; 1.4404 (316L)

Компактное исполнение: IP66/67, защитная оболочка типа 4X
Датчик в раздельном исполнении: IP66/67, защитная оболочка типа 4X
Преобразователь в раздельном исполнении: IP66/67, защитная оболочка типа 4X

4?строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством локального дисплея и управляющего ПО
Доступен выносной дисплей

4...20 мА HART (пассивный)
4...20 мА (пассивный)
Импульсный/частотный/переключающий выход (пассивный)

Токовый вход 4...20 мА (пассивный)

HART, PROFIBUS PA, FOUNDATION Fieldbus

12...35 В пост. тока (4...20 мА HART с импульсным/частотным/переключающим выходом или без него)
12...30 В пост. тока (4...20 мА HART, 4...20 мА)
12...35 В пост. тока (4...20 мА HART, импульсный/частотный/переключающий выход, вход 4...20 мА)
9...32 В пост. тока (PROFIBUS PA, импульсный/частотный/переключающий выход)

ATEX, IECEx, cCSAus, JPN

CE, C-TICK, EAC

Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511

Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Функция Heartbeat Technology соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2008 – Раздел 7.6 a (Аттестация TUV)

ABS, LR, BV

PED, CRN, AD 2000

Сертификат на материал 3.1
NACE MR0175/MR0103, PMI (по запросу); тестирование сварки согласно ISO 15614?1, аналогично ASME IX (по запросу)
