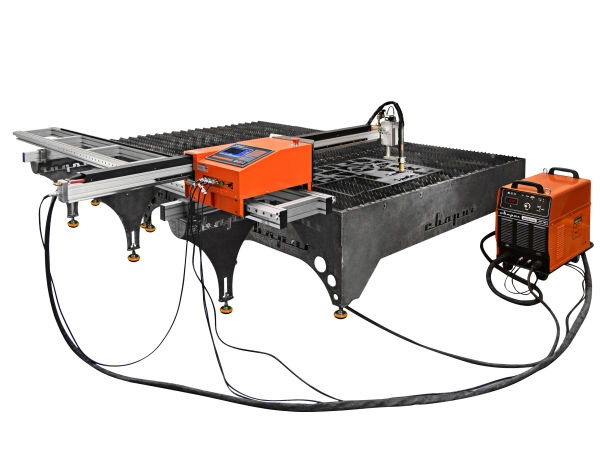

Valiant 3.0 СВАРОГ

Отличительные особенности установок:

• Точность управления: +/- 0.1 мм

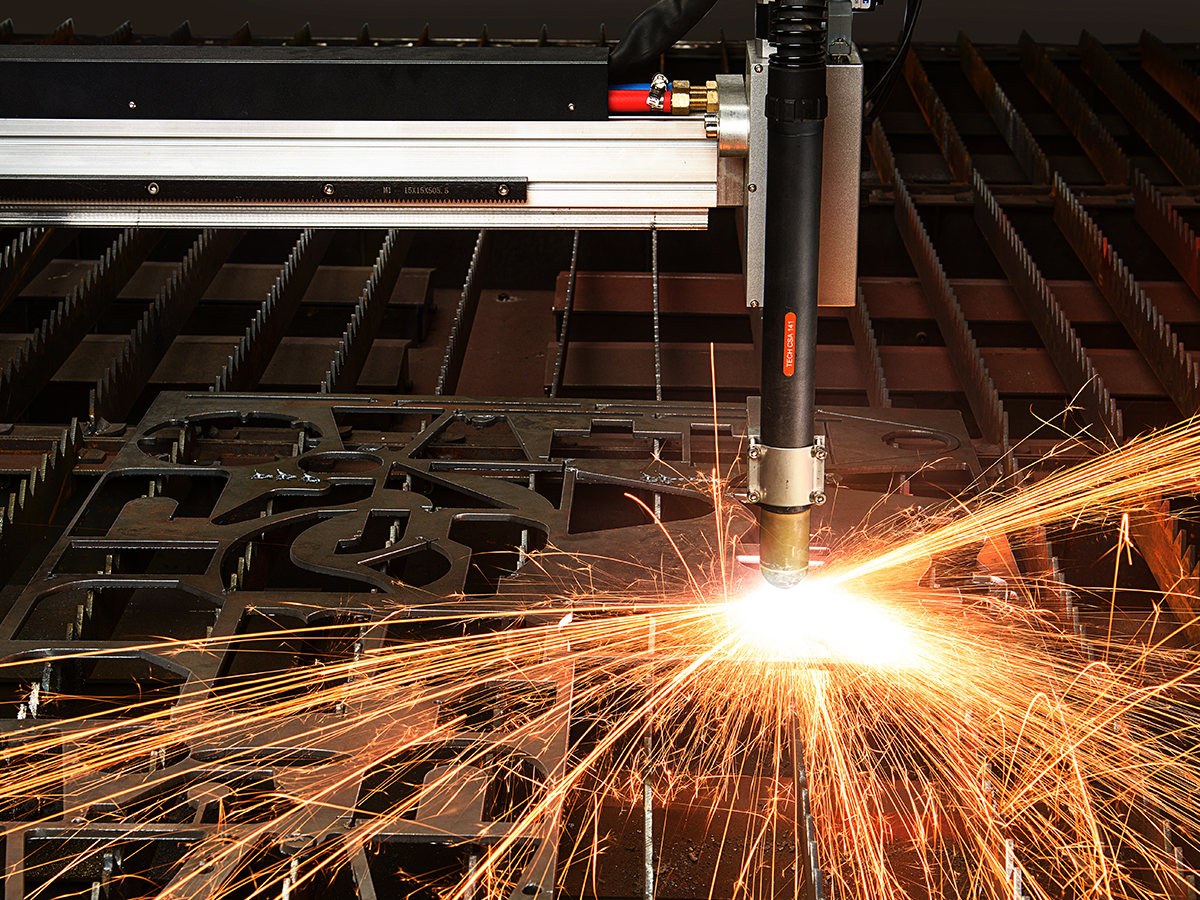

• Возможность работать как воздушно–плазменной, так и газопламенной резкой

• Большинство изделий можно задавать с панели управления без применения дополнительного компьютера за счет современной электронной и программной частей

• Стабильная работа с высоковольтным поджигом дуги

• Оборудование оснащено числовым программным управлением и автоматической системой контроля высоты в штатной комплектации

• Наличие автоматической системы контроля высоты (АСКВ) горелки относительно разрезаемого листа для воздушно–плазменной и газопламенной резки с допустимым перепадом высоты до 100 мм. Также возможно использование ручной системы контроля высоты

• АСКВ горелки относительно разрезаемого листа оборудована шаговыми двигателями постоянного тока и выполнена в одном корпусе с контроллером

• Система ЧПУ позволяет задавать высоту реза на поверхности листа методом контактного поиска

• Дальность действия до 20 метров благодаря возможности подключения беспроводного пульта управления

Конструктивные особенности Valiant 3.0:

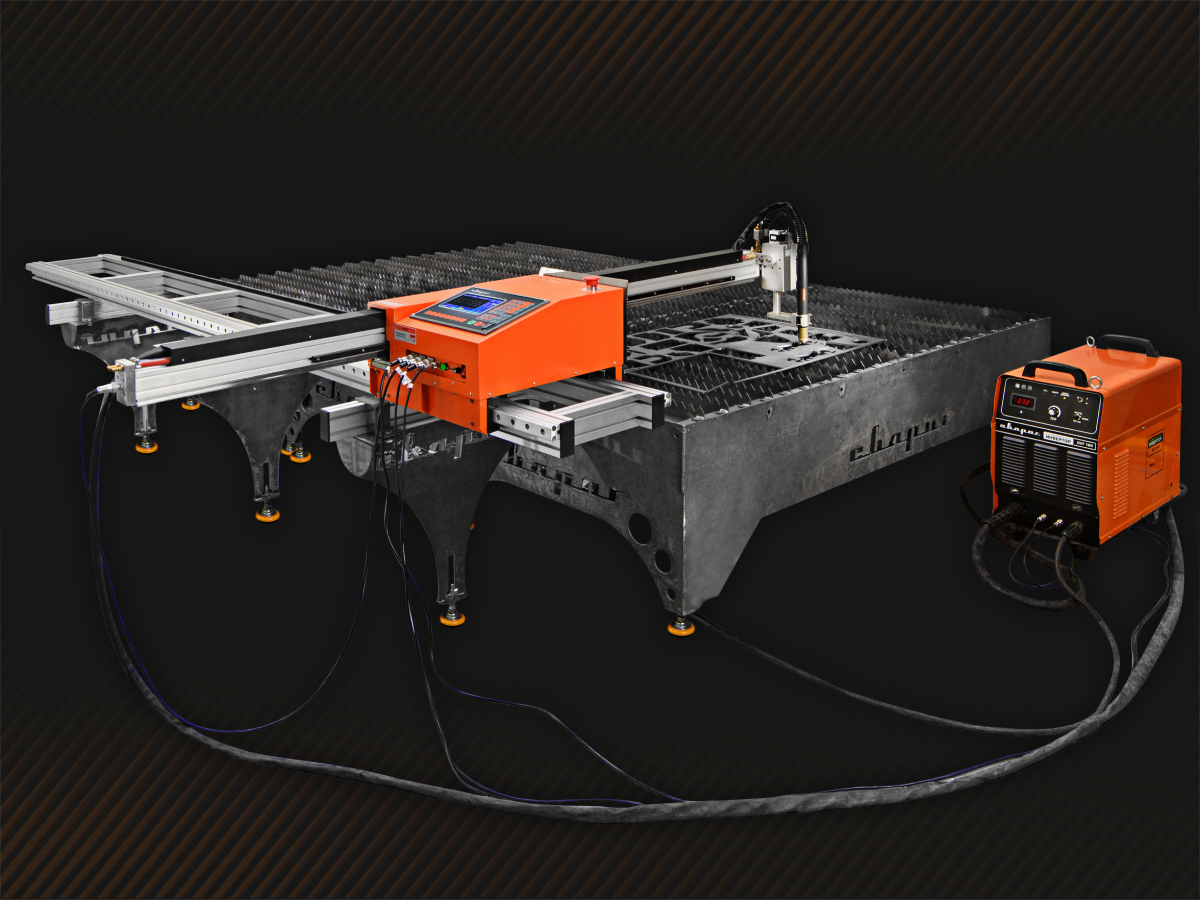

• Максимальный размер рабочей зоны 1500х3000 мм
• Возможность ручного наклона плазмотрона под углом 35 °, что позволяет снимать фаски на разрезаемом листе
• Оборудование оснащено защитой от электромагнитных помех, что позволяет его совмещать с аппаратами плазменной резки c высокочастотным поджигом дуги
• Продольный рельс и поперечная балка представляют собой неразборную конструкцию, что значительно увеличивает жесткость и уменьшает появления зазоров и люфтов в подвижных узлах машины
• Отсутствуют пружинные системы, что продлевает срок эксплуатации оборудования

Подготовка управляющих программ осуществляется с помощью системы автоматизированного проектирования (САПР) FastCAM, которая была разработана специально для управления двухкоординатными станками ЧПУ.
FastCAM позволяет подготавливать карты раскроя для вырезки деталей с минимальным количеством отходов металла.

Точность управления до 0.1 мм

• 23 функциональные клавиши
• 8 клавиш перемещения

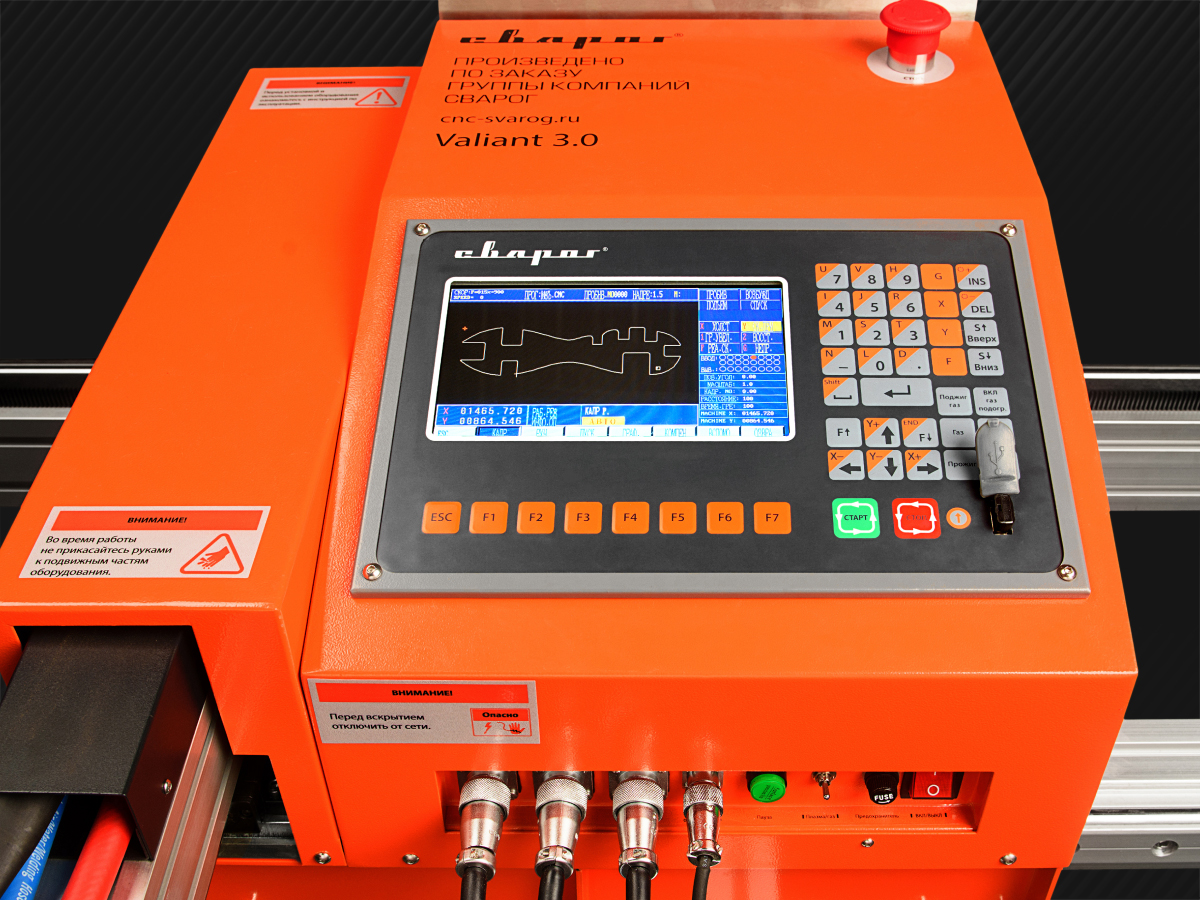

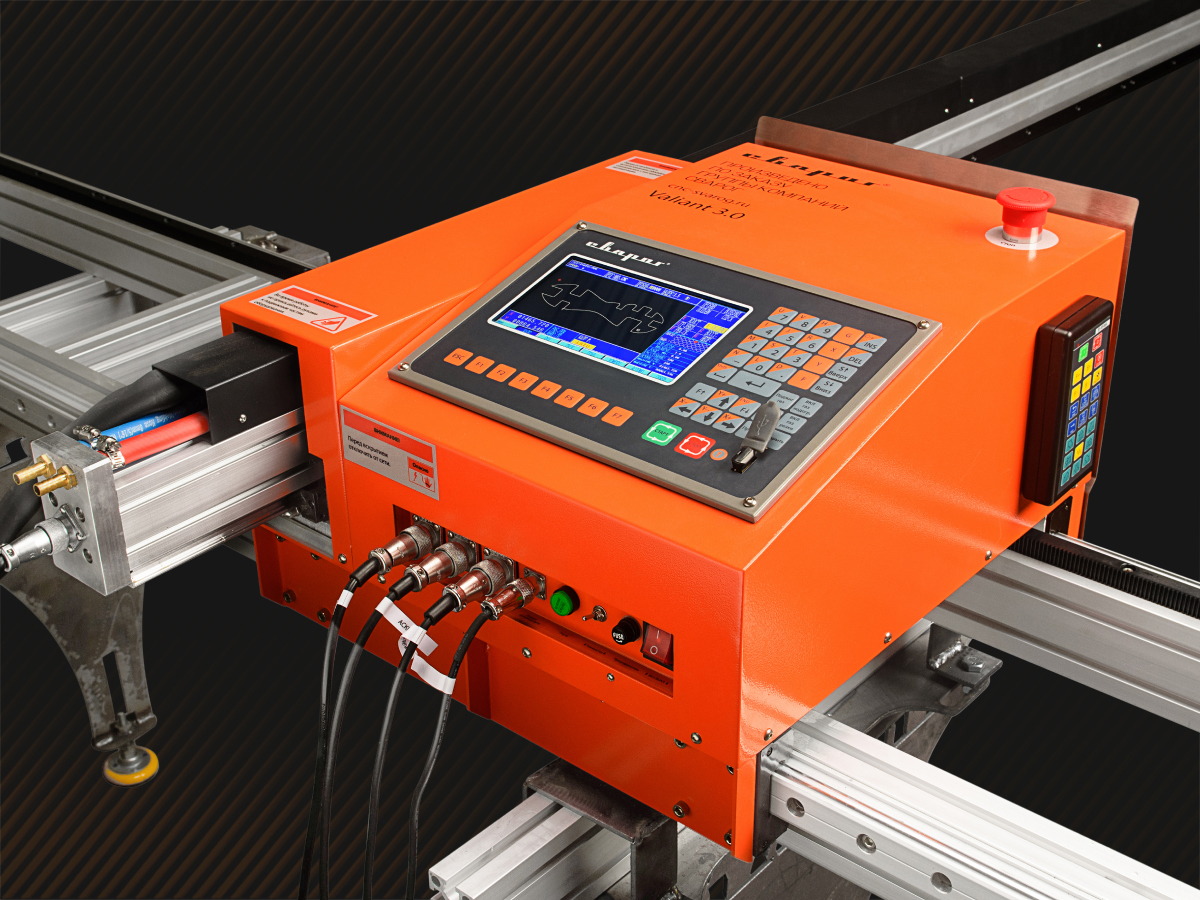

• Встроенная панель управления контроллера ЧПУ с промышленным процессором ARM–7 и 4 гигабайтами энергонезависимой памяти под шаблоны деталей
• Возможность подключения беспроводного пульта управления с дальностью действия до 20 метров и стабильной работой с высоковольтным поджигом дуги

3 модуля системы FastCAM:

Отличительные особенности контроллера ЧПУ:

• Контроллер имеет 24 встроенные модели шаблонов для задания габаритов, глубины врезки, угла наклона и количества деталей выбранного шаблона без использования дополнительного программного обеспечения
• Функция диагностики оборудования позволяет проверять порты ввода и вывода
• Широкий перечень настроек позволяет добиться необходимого качества реза
• Графическая визуализация разрезаемой детали, траектории реза и очередность выполняемых операций
• Функция имитации реза для позиционирования или быстрой проверки рабочих размеров листа
• Функция вывода информации разрезаемых деталей: общая длина реза, габаритные размеры необходимой заготовки
• Контроллер оснащен внутренней памятью на 4 ГБ , что позволяет не использовать дополнительный накопитель
• Возможность использования USB flash накопители для переноса программ резки
• Функция сброса всех параметров котроллера к заводским настройкам

Сфера применения:

Наладка и обслуживание:

• Наладка и ввод в эксплуатацию в пределах Санкт-Петербурга и Ленинградской области проводится для клиента бесплатно
• Стоимость наладки и ввода в эксплуатацию в других регионах рассчитывается индивидуально
• Обучение оператора проводится бесплатно в демонстрационном зале по адресу: Санкт-Петербург, Мебельная улица, д. 11Д
• Постоянная техническая поддержка и помощь в освоении программного обеспечения
• Гарантия 1 год

Вы можете заказать демонстрацию с возможностью на практике ознакомиться с функционалом оборудования:

• Возможность резки на собственных заготовках для тестирования работы оборудования на вашем рабочем материале
• Наглядная настройка режимов под ваши индивидуальные задачи производства
• Возможность протестировать оборудование в работе вашими специалистами в случае наличия соответствующей квалификации
• Демонстрация нескольких моделей «Сварог» одновременно для последующего выбора, максимально подходящего под ваши задачи и требования
