Регулятор давления прямого действия

Регулятор давления прямого действия применим для монтажа в тепло- и водоснабжающих системах на холодную и горячую воду. Не является запорной арматурой, работает при постоянном расходе среды через регулятор.

Регулятор давления прямого действия РА-А 220 DN100 "после себя" можно устанавливать на 30-процентную эмульсию на основе воды и этиленгликоля, температурное значение которой не превышает 220°С, а номинальное давление – в пределах 2,5 МПа.

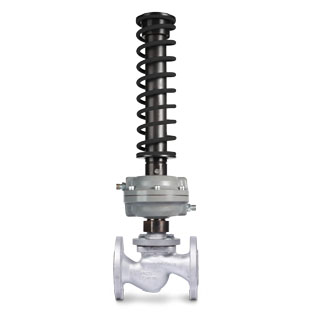

Регулятор давления прямого действия РА-А 220 DN100 "после себя"  технические характеристики

Диаметр номинальный DN	15	20	25	32	40	50	65	80	100	125	150
Условная пропускная способность, Kvy, м3/ч	0,16 0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0	1,6 2,5 4 6,3	1,6 2,5 4,0 6,3 8 10	6,3 10 16	10 16 20 25	10 16 25 32 40	25 40 50 63	40 63 80 100	63 100 125	100 125 160	160 280
Давление номинальное PN, МПа	2,5
Температура рабочей среды, оС	-15…+220
Диапазон настройки давления регулятора, МПа (кгс/см2)	0,01..1,2 (0,1..12)
Номер диапазона настройки стабилизирующего давления	0 – от 0,01 до 0,1 МПа (цвет пружины – СЕРЫЙ) 1 – от 0,04 до 0,16 МПа (цвет пружины – ЖЕЛТЫЙ) 2 – от 0,1 до 0,4 МПа (цвет пружины – КРАСНЫЙ) 3 – от 0,3 до 0,7 МПа (цвет пружины – СИНИЙ) 4 – от 0,6 до 1,2 МПа (цвет пружины – ЧЕРНЫЙ)
Зона пропорциональности, %, не более	6
Зона нечувствительности, %, не более	2,5
Постоянная времени, сек, не более	25
Относительная протечка, %, не более	0,05 от Kvy
Присоединение к трубопроводу	фланцевое (исполнение 1 по ГОСТ 12815-80)
Температура окружающей среды, оС	-5…+55

Габариты

	Диаметр номинальный DN
	15	20	25	32	40	50	65	80	100	125	150	200
L, мм	130	150	160	180	200	230	290	310	350	400	480	600
H, мм, не более	583	598	618	638	651	659	676	692	738	770	1109	1200
H1, мм, не более	535	545	560	568	576	576	583	592	628	645	966	1027
Масса, кг, не более	13,3	13,8	14,6	16,3	18,3	18,8	28,3	31,7	43,3	56,3	79	90,3

Комплектация

Обозначение регулятора	Обозначение комплекта	Состав комплекта	Кол-во
Регулятор давления "После себя" (РА-А)	МК-2.1	Штуцер переходной G1/2xG1/4 с уплотнением	1
		Штуцерное соединение М12x1,5 с уплотнением	2
		Штуцерное соединение G1/4 с уплотнением	2
		Трубка медная	0,75 м
		Трубка медная	0,3 м
