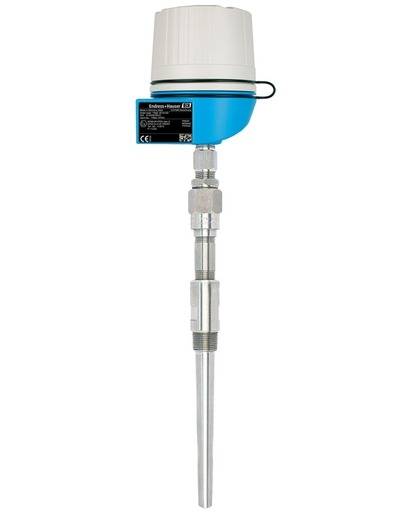

Преобразователь температуры Omnigrad S TR66

Термопреобразователь сопротивления TR66 предназначен для тяжелых промышленных применений в условиях повышенных требований к безопасности. Области применения: нефтедобыча, нефтепереработка, химия и нефтехимия. Термопреобразователь выдерживает коррозионное и механическое воздействие рабочей среды благодаря защитным гильзам, выполненным из различных коррозионностойких материалов. Для повышения надежности измерения температуры, Термопреобразователь опционально комплектуется нормирующим преобразователем с различными типами протокола передачи данных (4/20мА, HART, Profibus PA, FOUNDATION Fieldbus).

американские/метрические размеры

модульная система измерения температуры

для высокоинтенсивных областей применения

подходит для использования во взрывоопасных зонах

подходит для высокого рабочего давления

резьбовое присоединение к процессу

с горловиной

с термогильзой / защитной гильзой (металлической)

TA21H – алюминий – резьбовая крышка с цепочкой

TA21H –нержавеющая сталь – резьбовая крышка с цепочкой

TA30H – алюминий – с дисплеем или без

TA30H – алюминий – один или два кабельных ввода NPT1/2", NPT3/4", M20x1.5

цельноточеная (сверление)

с минеральной изоляцией (MI), гибкий

20 мм (0,79``)

24 мм (0,94``)

25 мм (0,98``)

до 5000,00 мм (196,85``)

1.4401 (316)

1.4404 (316L)

1.4571 (316Ti)

Alloy C276

Alloy 600

Не определено

наружная резьба:

NPT3/4"

NPT1"

фланец:

ASME 1" 150 RF (B16.5)

ASME 1" 300 RF (B16.5)

ASME 1" 600 RF (B16.5)

ASME 1,5" 150 RF (B16.5)

ASME 1,5" 300 RF (B16.5)

ASME 1,5" 600 RF (B16.5)

ASME 2" 300 RF (B16.5)

ASME 2" 600 RF (B16.5)

суженный

1,6 мкм (63,0 мкдюйма)

PT100 TF StrongSens:

-50 °C ...500 °C

(58 °F ...932 °F)

PT100 WW:

-200 °C ...600 °C

(-328 °F ...1112 °F)

PT100 TF:

-50 °C ...400 °C

(58 °F ...752 °F)

при 20 °C: 500 бар (7252 psi)

класс A согласно ГОСТ Р МЭК 60751

класс AA согласно ГОСТ Р МЭК 60751

в зависимости от конфигурации

да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

ATEX II

IECEx

NEPSI

EAC Ex

Взрывозащита

Метрология по ГОСТ

SIL (только для преобразователя)
