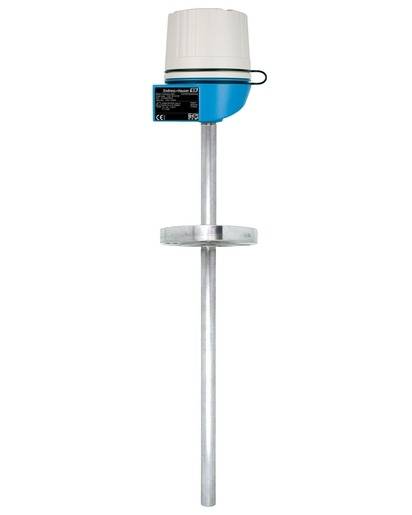

Преобразователь температуры Omnigrad S TR63

Преобразователь температуры Omnigrad S TR63

Нет в наличии

Описание

Термопреобразователь сопротивления TR63 предназначен для тяжелых промышленных применений в условиях повышенных требований к безопасности. Области применения: нефтедобыча, нефтепереработка, химия и нефтехимия. Термопреобразователь выдерживает коррозионное и механическое воздействие рабочей среды благодаря защитным гильзам, выполненным из различных коррозионностойких материалов. Для повышения надежности измерения температуры, термопреобразователь опционально комплектуется нормирующим преобразователем с различными типами протокола передачи данных (4/20мА, HART, Profibus PA, FOUNDATION Fieldbus).

Характеристики / Применение

американские размеры

модульная система измерения температуры

для высокоинтенсивных областей применения

подходит для использования во взрывоопасных зонах

фланцевое присоединение к процессу

с горловиной
с термогильзой / защитной гильзой (металлической)

Контактный разъем

TA21H – алюминий – крышка с резьбой, с цепочкой

TA21H – нержавеющая сталь – крышка с резьбой, с цепочкой

TA30H – алюминий – с дисплеем или без него

TA30H – алюминий – один или два кабельных ввода NPT1/2", NPT3/4", M20x1,5

Термогильза / защитная трубка

сварная защитная трубка

Вставка/чувствительный элемент

с минеральной изоляцией (MI), гибкий

Внешний диаметр защитной трубки

1/4" SCH80

1/2" SCH80

1/2" SCH40

3/4" SCH80

3/4" SCH40

Максимальная длина по запросу

до 10000,00 мм (393,70``)

Материал защитной трубки/термогильзы

1.4404 (316)

1.4749 (~446)

Дополнительное покрытие

Не определено

Присоединение к процессу

наружная резьба:

NPT1/2"

NPT3/4"

NPT1"

фланец:

ASME 1" 150 RF (B16.5)

ASME 1" 300 RF (B16.5)

ASME 1" 600 RF (B16.5)

ASME 1,5" 150 RF (B16.5)

ASME 1,5" 300 RF (B16.5)

ASME 1,5" 600 RF (B16.5)

ASME 2" 300 RF (B16.5)

ASME 2" 600 RF (B16.5)

Форма наконечника датчика

прямой

усеченный

Шероховатость поверхности Ra

Не определено

Диапазон рабочих температур

PT100 TF StrongSens:

-50 °C ...500 °C

(58 °F ...932 °F)

PT100 WW:

-200 °C ...600 °C

(-328 °F ...1112 °F)

PT100 TF:

-50 °C ...400 °C

(58 °F ...752 °F)

Макс. рабочее давление (статическое)

при 20 °C: 100 бар (1450 psi)

Погрешность

класс A согласно ГОСТ Р МЭК 60751

класс AA согласно ГОСТ Р МЭК 60751

Время отклика

в зависимости от конфигурации

t50 = 4 с

t90 = 8 с

Встраиваемый нормирующий преобразователь

да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

Сертификаты взрывозащиты

ATEX II

IECEx

NEPSI

EAC Ex

Взрывозащита

Взрывозащита

Метрология по ГОСТ

SIL (только для преобразователя)
