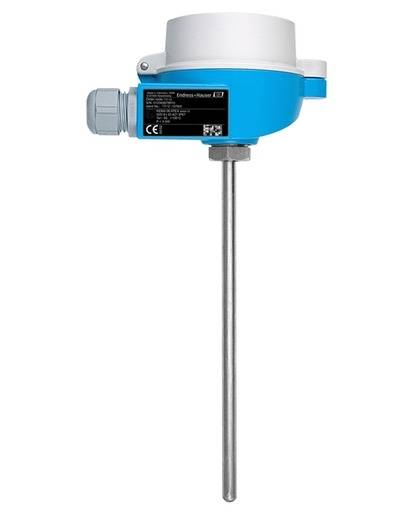

Преобразователь температуры Omnigrad M TR12

Универсальный термопреобразователь сопротивления TR12 предназначен для применений в любых отраслях промышленности. Для повышения надежности измерения температуры, термопреобразователь опционально комплектуется нормирующим преобразователем с различными типами прокола передачи данных (4/20мА, HART, Profibus PA, FOUNDATION Fieldbus). Различные присоединения к процессу и материалы смачиваемых частей обеспечивают универсальность применения.

метрические размеры

модульная система измерения температуры

полный диапазон областей применения

подходит для использования во взрывоопасных зонах

присоединение к процессу: компрессионный фитинг

без горловины

с термогильзой / защитной гильзой (металлической)

TA30A – E+H, алюминий – низкая крышка – с дисплеем или без него

TA30D – E+H, алюминий – высокая крышка

TA20A – алюминий – крышка с винтами

TA20B – пластик – крышка с резьбой

TA20D – алюминий – откидная крышка, высокая

TA20J – нержавеющая сталь – цельнотянутый, с дисплеем или без него

TA20R – нержавеющая сталь – фрезерованный, крышка с резьбой

TA20W – алюминий – крышка с защелкой

TA21E – алюминий – крышка с резьбой, с цепочкой

сварная защитная трубка

с минеральной изоляцией (MI), гибкий

9,0 мм (0,35``)

11,0 мм (0,43``)

12,0 мм (0,47``)

14,0 мм (0,55")

15,0 мм (0,59")

до 10000,00 мм (393,70``)

1.4404 (316L)

1.4571 (316Ti)

1.4841 (310)

Не определено

компрессионный фитинг:

G1/2"

G3/4"

G1"

NPT1/2"

приварной переходник

прямой

усеченный

суженный

Не определено

PT100 TF StrongSens:

-50 °C ...500 °C

(58 °F ...932 °F)

PT100 WW:

-200 °C ...600 °C

(-328 °F ...1.112 °F)

PT100 TF:

-50 °C ...400 °C

(58 °F ...752 °F)

при 20 °C: 40 бар (580 psi)

класс A согласно IEC 60751

класс AA согласно IEC 60751

в зависимости от конфигурации

да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

ATEX II

ATEX IECEx

NEPSI

IECEx

EAC Ex

Метрология по ГОСТ

SIL (только для преобразователя)
