Логгер цифровых датчиков ЛЦД-1/100-СД

| МКСН.405544.018 ТУ

ОБЛАСТЬ ПРИМЕНЕНИЯ:

• геотехнический мониторинг;
• метеорология;
• строительство;
• энергетика;
• нефтепроводы и др.

Для проведении мониторинга температуры труднодоступных, удаленных от промышленной инфраструктуры объектов возникает потребность в приборах, способных автономно, в течение нескольких лет, собирать  и  сохранять  данные  о  температуре  –  автономных  логгерах  температуры.  Функционирование  таких  приборов  осуществляется  от встроенного элемента питания с расширенным диапазоном температур эксплуатации.

НАЗНАЧЕНИЕ:
Логгер цифровых датчиков ЛЦД-1/100-СД предназначен для автономного считывания результатов измерения температуры с датчиков температуры многозонных цифровых МЦДТ (далее – термокоса) с заданной периодичностью.
ЛЦД-1/100-СД — обеспечивает считывание и сохранение результатов измерения температуры с термокос на карту памяти формата microSD и передачей данных на ПК посредством карт-ридера;

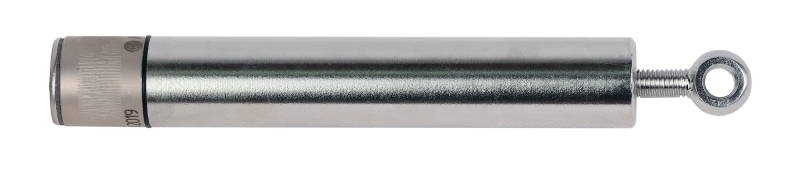

Компактные размеры (диаметр 26 мм, длина 210 мм) позволяют устанавливать логгер непосредственно в термометрическую скважину. Диапазон температур окружающего воздуха при долговременной эксплуатации логгера от -40 до +40 °С, при эксплуатации в более жестких климатических условиях логгер размещается в термометрической скважине ниже уровня грунта на 0,5 – 1 м, где температурные условия значительно мягче. Крепление логгера осуществляется за хвостовик на кожухе, либо любым другим удобным способом за корпус логгера. Термокосы массой до 3 кг могут удерживаться в разъеме логгера только за счет встроенного фиксатора, для термокос большей массы предусмотрено дополнительное крепление.

ЛЦД-1/100-СД сохраняет данные на карту памяти формата microSD, отформатированную в файловой системе FAT16, перенос данных на ПК осуществляется с помощью стандартного карт-ридера.

Логгеры имеют встроенную систему диагностики неисправностей электроники, термокосы, карты памяти и элемента питания, которая позволяет убедиться нормальном функционировании прибора перед установкой на объекте. Замена термокосы, карты памяти или элемента питания, подключение антенны может осуществляться на месте установки логгера, без использования каких-либо инструментов.


Наиболее актуальная область применения логгеров – геотехнический мониторинг температуры грунтов в местах расположения объектов нефтегазового комплекса, зданий и сооружений, объектов транспортной инфраструктуры в северных районах России, так как надежность и безопасность их строительства и функционирования во многом определяется эффективностью систем мониторинга температуры грунтов.
