КСР счетчик-расходомер электромагнитный

Электромагнитный счетчик-расходомер КСР-01/-02/-03, Ду 10…250мм, предназначен для измерения объема, объемного расхода и избыточного давления воды, а также других жидкостей с удельной электропроводностью не менее 2×10-3 См/м, в наполненных напорных трубопроводах для технологических целей и учетно-расчетных операций.

Область применения счетчика-расходомера КСР – измерение и учет потребления холодной и горячей воды в автоматизированных системах сбора данных, контроля и управления технологическими процессами.

Межповерочный интервал КСР (МПИ) — 4 года.

Карта заказа расходомера-счетчика КСР-01,-02, -03

Стоимость (цена) счетчика-расходомера КСР зависит от модификации (КСР-01, КСР-02, КСР-03, см. таблицу отличий модификаций ниже), комплектации и доп. опций, а также других ценообразующих факторов.
Оптовая цена счетчика-расходомера КСР от 7200 руб.*
*- Цена на КСР указана без НДС=20%, без учета акций, скидок и спецпредложений, конкретные условия поставки и цены, как заказать (купить) счетчик-расходомера КСР-01/-02/03, а также наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону.

В зависимости от исполнения блока индикации (БИ) выделяют следующие модификации счетчика-расходомера КСР:

Счетчик-расходомер КСР состоит из одного или двух преобразователей расхода или счетчиков воды (см. таблицу ниже по тексту), и блока индикации (БИ), имеющего жидкокристаллический индикатор (ЖКИ) и энергонезависимую архивную память емкостью 45 суток среднечасовых и 365 суток среднесуточных параметров потребления, что позволяет проводить текущий и аналитический мониторинг систем водоснабжения и водопотребления в течение всего периода его эксплуатации.

Текущие и архивные параметры выдаются в цифровом виде на жидкокристаллический индикатор (ЖКИ), либо через интерфейсы — на переносное устройство считывания, персональный компьютер непосредственно или по линии связи через модем (GSM-модем), сеть Интернет по GPRS каналу через GPRS-модем, систему Ethernet.

Расходомер КСР обеспечивает сохранение измеренных параметров в электронном архиве с ёмкостью для среднечасовых параметров — 45 суток (блок индикации БИ-01, БИ-02), 62 суток (БИ-03), для среднесуточных параметров — 365 суток (БИ-01, БИ-02), 730 суток (БИ-03), для месячных параметров — 48 месяцев (БИ-03).

Особенности и преимущества счетчика-расходомера КСР:

— счетчики-расходомеры КСР используют в своем составе широкий типоразмерный ряд вихревых электромагнитных преобразователей расхода от Ду 20 до Ду 200, электромагнитных преобразователей расхода от Ду 10 до Ду 150, а также счетчиков воды различных производителей (Ду от 15 до 250);

— выносной блок индикации БИ-01.-02,-03, с дальностью линий связи до 300 м, имеет возможность измерения параметров потребления по одному или нескольким (до четырех) измерительным каналам;

— наличие журнала оператора и нештатных ситуаций, до 3000 записей (при комплектации блоком индикации БИ-03, подробнее см. ниже);

— возможность объединения в информационную сеть для передачи и дистанционного снятия архивных и текущих данных. 2 независимых порта для передачи данных;

— контроль линии связи с преобразователями расхода (при комплектации преобразователями расхода ВПС, МастерФлоу);

— наличие исполнения с автономным питанием для работы на объектах с отсутствием возможности подведения сетевого электропитания;

— доступная цена.

Технические характеристики счетчика-расходомера КСР-01,-02,-03

Принцип работы счетчика-расходомера КСР-01…-03 основан на непосредственном преобразовании блоком индикации БИ сигналов от преобразователей расхода (счетчиков воды) и давления в значения измеряемых параметров объема, объемного расхода и давления с последующим их сохранением в электронном архиве, отображением на ЖКИ и выводе на внешнее устройство.

Состав счетчика-расходомера КСР-01,-02,-03

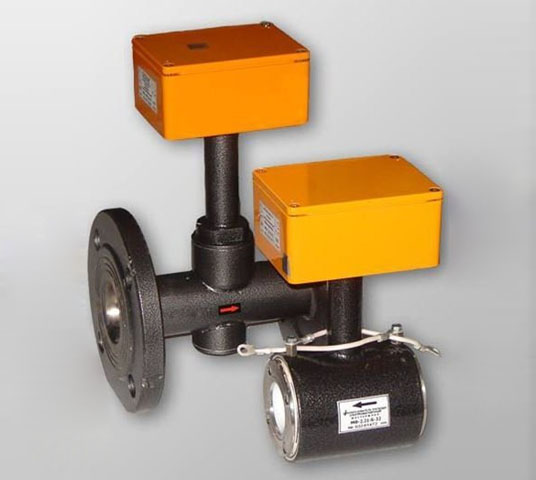

Счетчик-расходомер КСР является комплексным средством измерения, куда входят следующие функциональные части:

— блок индикации БИ с исполнением в зависимости от модификации КСР;

— преобразователи расхода с импульсным выходом или счетчики воды с числоимпульсным выходом;

— преобразователи давления (для КСР-02.1.1).

Преобразователи расхода и давления устанавливаются в трубопроводы и, при наличии расхода, формируют на своем выходе:
— количество электрических импульсов с нормированной ценой пропорциональное прошедшему объему жидкости;
— сигнал постоянного тока пропорциональный давлению жидкости в трубопроводе.

Блок индикации БИ выполняет счет импульсов с преобразователей расхода, измерение токового сигнала преобразователей давления и вычисление измеряемых параметров.

Питание блока индикации в зависимости от модификации счетчика осуществляется либо от постоянного напряжения 9…15 В, либо от встроенной литиевой батареи, с напряжением 3,65 В и сроком службы не менее 4 лет. Питание преобразователя расхода (счетчика воды) и давления осуществляется от источников напряжения, указанных в их эксплуатационной документации.

Блоки индикации БИ обеспечивают сохранение измеренных параметров в электронном архиве с ёмко­стью, в зависимости от модификации, приведенной в следующей таблице

БИ имеют журнал оператора, в котором фиксируются изменение настроечных параметров, влияющих на метрологические характеристики прибора. Журнал не стирается при очистке текущих и архивных параметров. Допустимое количество записей в журнале в зависимости от модификации БИ приведено в следующей таблице.

БИ-03 имеют журнал нештатных ситуаций (НС), в котором фиксируется времена изменения всех флагов и НС. Размер журнала НС 3000 записей, причем каждая запись фиксирует изменение от 1 до 32 флагов или НС.

БИ обеспечивают передачу через пользовательские интерфейсы на внешние устройства текущих и архивных параметров по следующим каналам связи:
— через интерфейс RS-232;
— через модем (GSM модем), подключенный к интерфейсу RS-232;
— через интерфейс RS-485 (поставляется по отдельному заказу);
— через сеть Интернет по GPRS каналу через GPRS-модем;
— через сеть Интернет или локальную сеть Ethernet.
Перенос архивных данных на ПК может осуществляться и с помощью переносного считывающего устройства УС-Н2.

Первичные преобразователи, входящие в состав счетчика-расходомера КСР, диапазоны измерения

В качестве преобразователя расхода в составе КСР используются преобразователи расхода, внесенные в Госреестр РФ и представленные ниже в таблице.

В качестве преобразователей давления в составе КСР используются:

Метрологические характеристики расходомера КСР

δПР – относительная погрешность преобразователя расхода (счетчика воды);
γПД – приведенная погрешность преобразователя давления.

Погрешности измерений расхода, объема и времени.

Условия эксплуатации расходомера КСР

Условия эксплуатации блока индикации БИ:

Условия эксплуатации преобразователей расхода (счетчиков воды) и давления, входящих в комплект КСР  приведены в их эксплуатационной документации.
